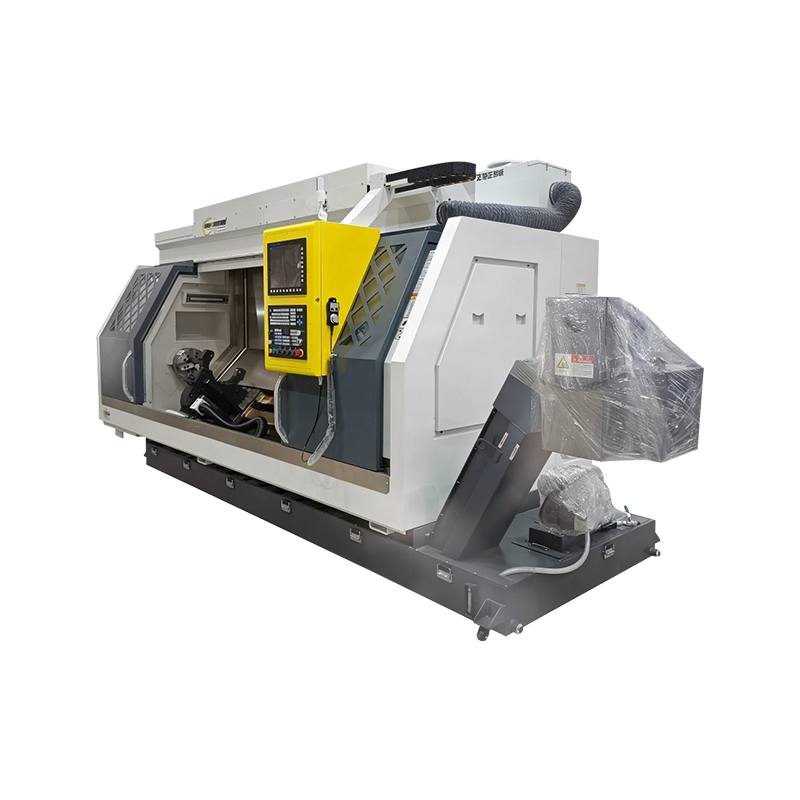

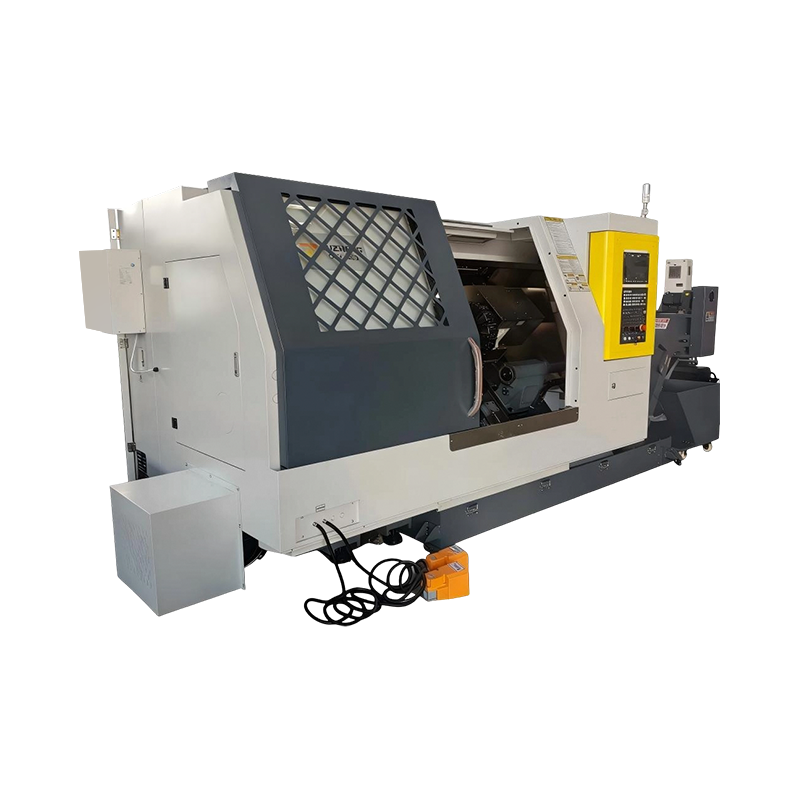

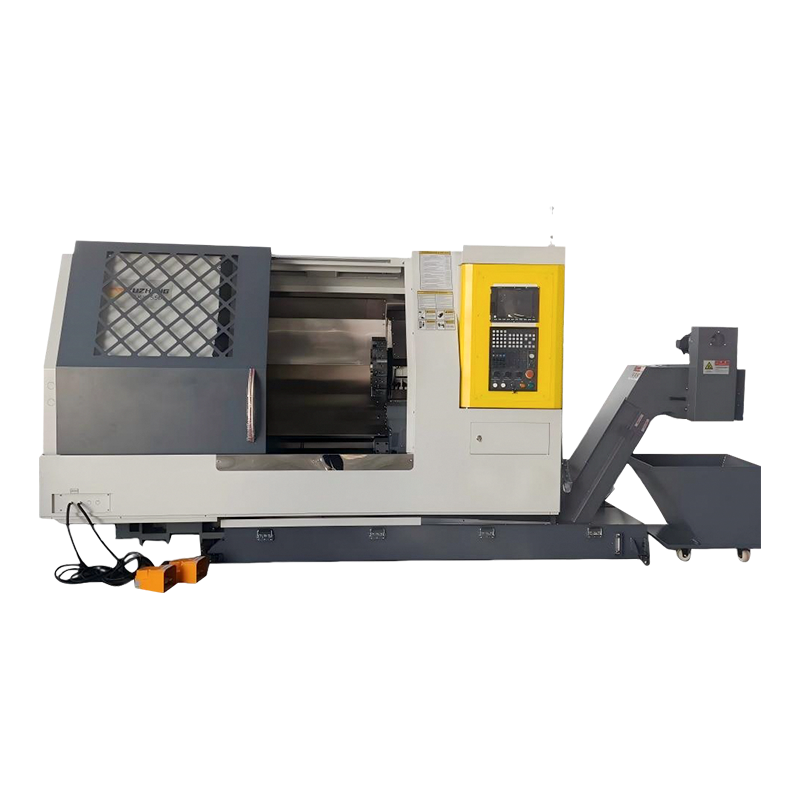

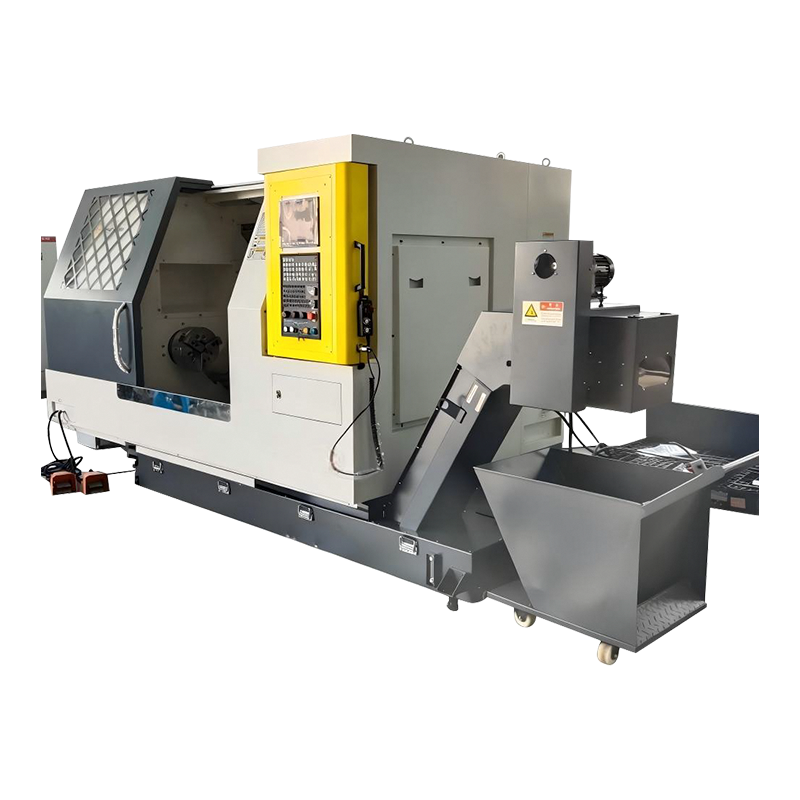

CKD-serien-standardmodell med dobbel spindel dreie- og fresemaskin

Grunnleggende introduksjon

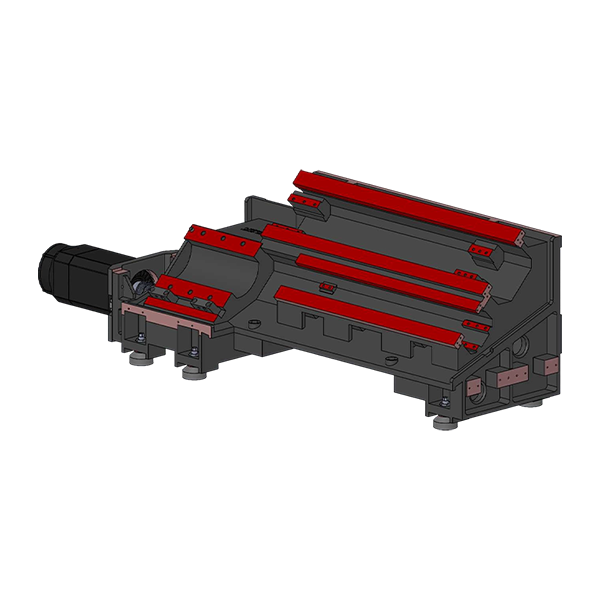

Vedtar en robust grunnstruktur, med høy stivhet og høy hardhet.
Både Z-aksen og W-aksen har en hard skinnedesign. Sokkelen er utstyrt med en tett og forsterket ribbestruktur, som opprettholder optimal stivhet av underlaget og skrålaget. Dette forbedrer effektivt arbeidsstykkets lastekapasitet og den dynamiske horisontale nøyaktigheten til arbeidsstykket.

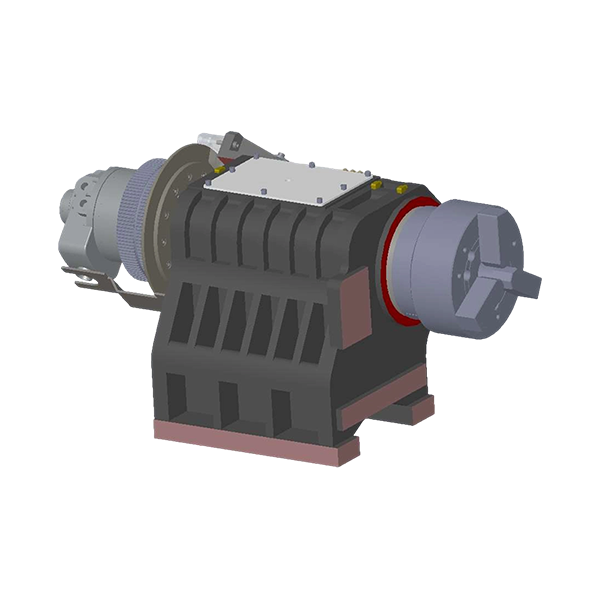

Spindelhode / dreiemomentverdi

Mekanisk spindel med høy ytelse
Toppdekselet har en integrert lukket design, som forbedrer den strukturelle stivheten betydelig. Denne designen forhindrer effektivt virkningen av resonans og termiske endringer, og forbedrer dermed stivheten og stabiliteten til skjæreoperasjoner.

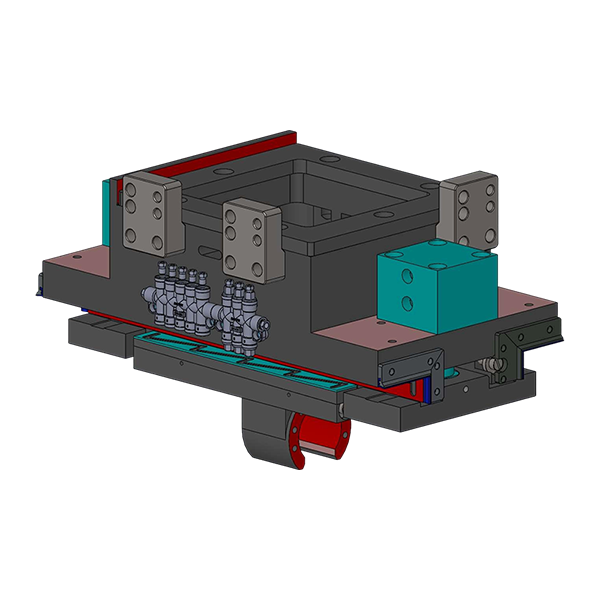

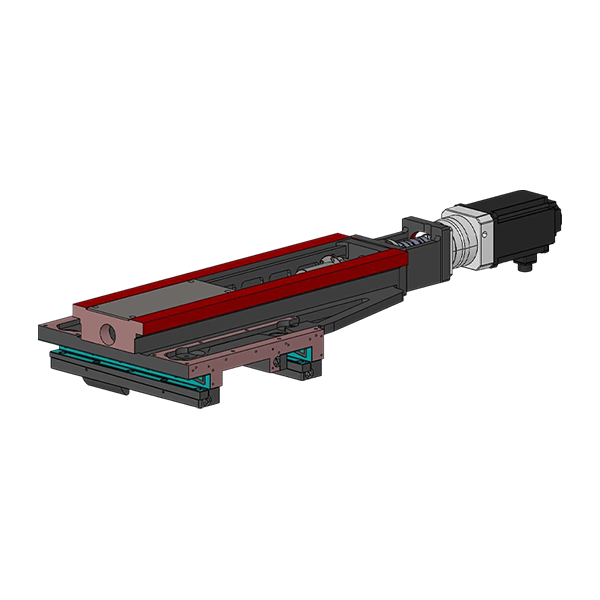

Sadel

·Y-aksen har en dobbel herdet føringsbane, som øker det effektive spennet og gir optimal stivhet for skjærefôr.
· Basen har et ekstra stort spenn i tverrsnitt, som forbedrer effektiv støtte og stabilitet når salmatingsaksen beveger seg til venstre og høyre.
· Basen er utstyrt med en statisk nøyaktighetsjusteringsenhet, som effektivt forbedrer sadelen og XZ-aksens torsjonsdeformasjon forårsaket av det brede spennet til den herdede føringen, og sikrer optimal retthet for den interpolerte Y-aksens bevegelse.

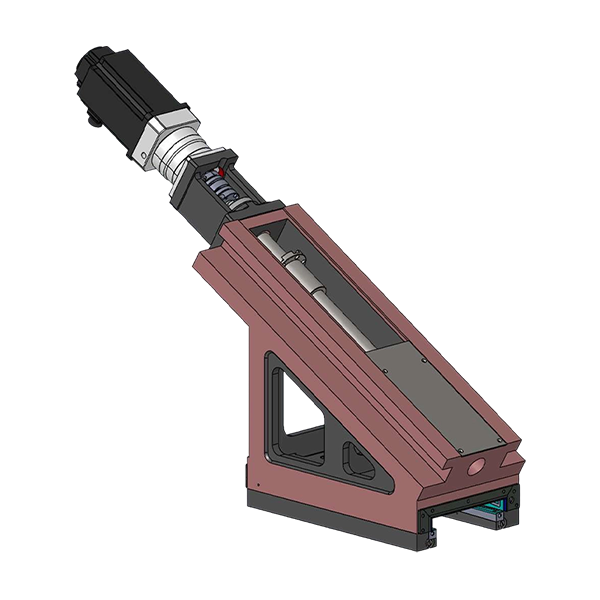

Kompensasjon for Y-akse

·X-aksen har en dobbel-hard-skinne-konfigurasjon, som øker det effektive spennet og gir optimal stivhet for skjærefôr.
·Den trekantede glidebasen har en tverrsnittsdesign med ekstra stor spennvidde, noe som forbedrer den effektive støtten og stabiliteten når salmatingsaksen beveger seg opp og ned.
· Den statiske nøyaktighetsjusteringsanordningen for setet forbedrer effektivt torsjonsdeformasjonen av den øvre glidebasen i XY aksial retning forårsaket av det brede spennet til den harde skinnen, og sikrer optimal bevegelsesretthet for den kompenserte Y-aksen.

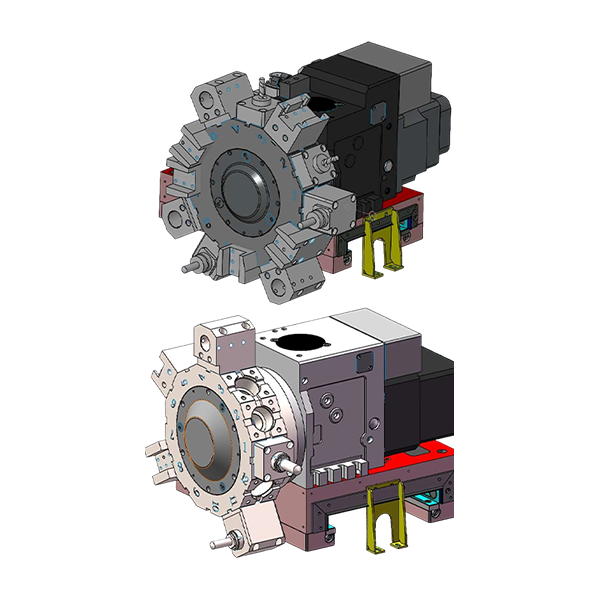

Power Turret

CKD550
· Den store skinnedesignen til den øvre sleiden øker stivheten til skjæringen og forbedrer stabiliteten betydelig.
· Revolverrotasjonen styres av en servomotor, noe som muliggjør raskt og pålitelig verktøyvalg. Den tar i bruk et BMT55-tårn med 12-stasjonsdesign, som forbedrer den kraftige freseytelsen til Y-akse-interpolasjonsmaskinverktøyet.
CKD750
· Den store skinnedesignen til den øvre sleiden øker stivheten til skjæringen og forbedrer stabiliteten betydelig.
· Revolverrotasjonen styres av en servomotor, noe som muliggjør raskt og pålitelig verktøyvalg. Den tar i bruk et BMT65-tårn med 12-stasjonsdesign, som forbedrer den kraftige freseytelsen til Y-akse-interpolasjonsmaskinverktøyet.

Bakstokk

W-aksen har en dobbel herdet føringsbane, som øker det effektive spennet og gir optimal fôringsstivhet.

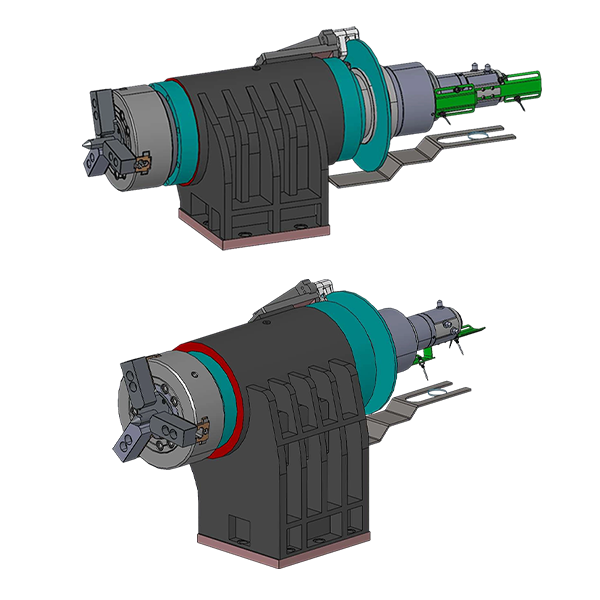

Elektrisk spindel

CKD550
·W-aksens underspindel er en elektrisk spindel med en effekt på 235Nm, som effektivt forbedrer den synkrone rotasjonen av hoved- og underspindelen, og gir optimal matestivhet.
· Chuck A2-6 (10 tommer), trekjeft klemme og utkasterpinne dobbel hydraulisk drift, praktisk for arbeidsstykker som krever deler av utkasterpinnetypen.

CKD750
·W-aksens underspindel er en elektrisk spindel med et dreiemoment på 350Nm, som effektivt forbedrer den synkrone rotasjonen av hoved- og underspindelen, og gir optimal matestivhet.
· Chuck A2-8 (12 tommer), trekjeft klemme og dobbel hydraulisk utkasterstift, praktisk for arbeidsstykker som krever deler av typen utkasterstift.

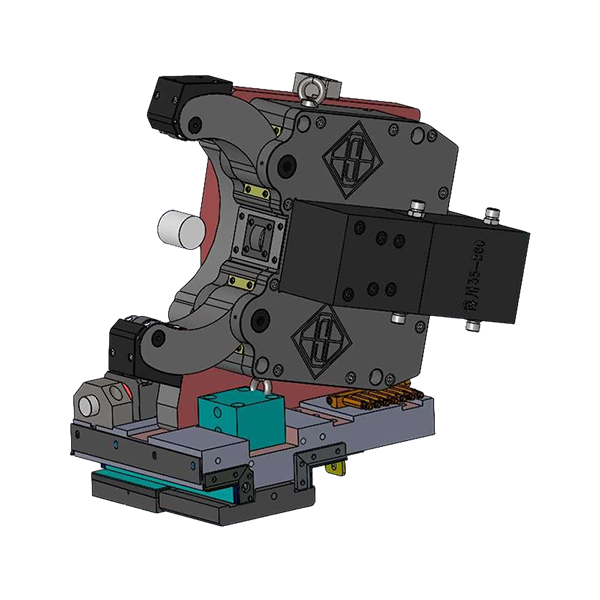

Sentrum hvile

W-aksens senterstøtte følger Z-aksen, noe som effektivt forbedrer den synkrone rotasjonen av arbeidsstykker på hoved- og underspindelen.
