Hva er et maskineringssenter med dobbelt spindel, og er det riktig for butikken din?

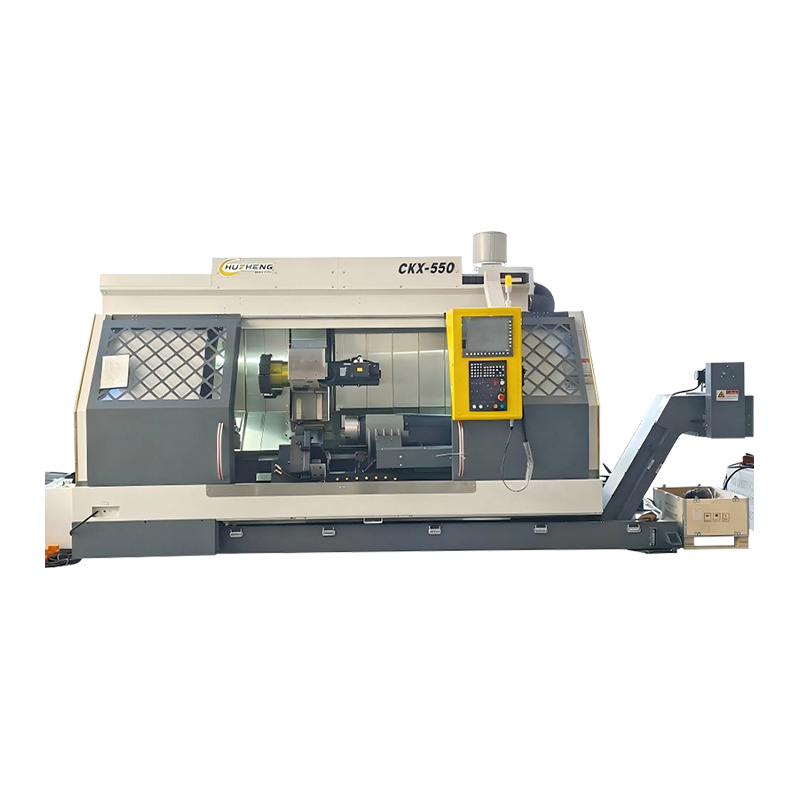

Hva er et maskineringssenter med to spindler?

Et maskineringssenter med to spindler er et CNC-maskinverktøy utstyrt med to uavhengige spindler - hver i stand til å holde og rotere et skjæreverktøy - montert på en enkelt maskinplattform. I motsetning til et standard maskineringssenter med én spindel hvor en spindel utfører alle skjæreoperasjoner sekvensielt, lar et maskineringssenter med to spindel to arbeidsstykker maskineres samtidig, eller gjør det mulig å behandle et enkelt arbeidsstykke fra to sider eller med to forskjellige verktøy samtidig, avhengig av maskinens konfigurasjon.

Konseptet er enkelt: hvis en spindel produserer én del per syklus, kan to spindler som går parallelt produsere to deler samtidig – effektivt doble gjennomstrømningen uten å doble gulvplass, operatører eller maskinfotavtrykk proporsjonalt. I praksis avhenger den faktiske produktivitetsgevinsten av delens geometri, i hvilken grad begge spindlene kan kjøres samtidig, og hvor godt maskinen er integrert i produksjonscellen. Men i høyvolumsapplikasjoner med passende delfamilier, er dobbeltspindel CNC-maskineringssentre et av de kraftigste verktøyene som er tilgjengelige for å redusere syklustid og kostnad per del.

Dobbeltspindelmaskiner er tilgjengelige i flere konfigurasjoner - vertikale og horisontale orienteringer, faste og uavhengig bevegelige spindelarrangementer, og med varierende nivåer av aksesynkronisering mellom de to spindlene. Hver konfigurasjon er egnet for forskjellige deltyper og produksjonsscenarier, og det er derfor viktig å forstå alternativene i dybden før du tar en kjøpsbeslutning.

Slik fungerer et maskineringssenter med dobbeltspindel

På maskinnivå, en dobbel-spindel maskineringssenter opererer på de samme grunnleggende CNC-prinsippene som et hvilket som helst standard maskineringssenter - servodrevne lineære akser, en verktøyveksler, kjølevæskesystem og en CNC-kontroller - men med den ekstra kompleksiteten av å administrere to spindler og deres tilhørende arbeids-, verktøy- og bevegelsesbaner samtidig. CNC-kontrolleren må koordinere bevegelsene til begge spindelhodene i forhold til deres respektive arbeidsstykker og sikre at de to maskineringsoperasjonene ikke forstyrrer hverandre fysisk eller dynamisk.

Synkronisert vs. uavhengig spindeloperasjon

I synkronisert modus utfører begge spindlene identiske verktøybaner på identiske arbeidsstykker samtidig - ett NC-program styrer begge spindlene som et speilbilde eller direkte kopi. Dette er den vanligste driftsmodusen for høyvolumproduksjon av identiske deler, for eksempel bilkomponenter, hydrauliske ventilhus eller pumpehus. Syklustiden per del er i hovedsak den samme som en enkeltspindelmaskin, men ytelsen dobles fordi to deler fullføres per syklus.

I uavhengig modus har hver spindel sin egen verktøybane og kan utføre helt forskjellige operasjoner samtidig. Dette er nyttig når du bearbeider en del som krever forskjellige oppsett - for eksempel utfører spindel 1 grovfresing mens spindel 2 utfører ferdigboring på det tidligere grovbearbeidede arbeidsstykket - slik at maskinen effektivt kan fungere som to maskiner i ett kabinett. Uavhengig drift krever en kontroller som er i stand til å kjøre to fullstendig separate NC-programmer samtidig, en funksjon som er tilgjengelig på moderne avanserte CNC-systemer som Fanuc, Siemens og Mitsubishi flerkanalskontrollere.

Spindelhodearrangementer

Det fysiske arrangementet av de to spindlene varierer betydelig mellom maskindesign. I dobbeltspindler med fast stigning, er begge spindlene montert i en fast avstand fra hverandre på samme spindelhodestøp, og deler alle aksebevegelser. Dette er den enkleste og mest stive designen, ideell for familier av deler med jevn funksjonsavstand. Design med variabel stigning gjør at avstanden mellom de to spindlene kan justeres - enten manuelt eller under CNC-kontroll - for å imøtekomme forskjellige delavstander og festeoppsett. Noen avanserte CNC-bearbeidingssentre med dobbel spindel monterer hver spindel på helt uavhengige akser, noe som gir hver spindel sin egen X-, Y- og Z-vandring og muliggjør helt forskjellige operasjoner på deler plassert hvor som helst innenfor deres respektive arbeidskonvolutter.

Dual-spindel vertikale vs. horisontale bearbeidingssentre

Akkurat som enkeltspindelbearbeidingssentre kommer i vertikale (VMC) og horisontale (HMC) konfigurasjoner, er dobbeltspindelmaskiner tilgjengelige i begge retninger - og valget mellom dem har samme implikasjoner som det gjør for enkeltspindelmaskiner, forsterket av den ekstra kompleksiteten til to spindler.

Vertikale bearbeidingssentre med dobbel spindel

I et vertikalt bearbeidingssenter med to spindler peker begge spindlene nedover, og arbeidsstykkene er festet på et horisontalt bord under. Denne konfigurasjonen er intuitiv for operatører som er kjent med konvensjonelle VMC-er og er godt egnet for flate eller prismatiske deler som bare trenger maskinering fra toppflaten. De to spindlene er vanligvis arrangert side ved side langs X-aksen, og arrangementet med fast stigning er mest vanlig. Sponevakuering er mindre gunstig enn i horisontale konfigurasjoner fordi spon faller ned på arbeidsstykket og fiksturen, og krever mer oppmerksomhet til kjølevæskeretningen og fiksturdesign for å forhindre sponpakking i kritiske områder.

Horisontale bearbeidingssentre med dobbel spindel

Et horisontalt bearbeidingssenter med to spindler posisjonerer begge spindlene horisontalt, og peker mot arbeidsstykker montert på vertikale palleflater. Horisontal orientering har en naturlig sponfallsfordel - tyngdekraften trekker spon vekk fra skjæresonen og ned i spontransportøren - noe som er spesielt viktig i høyvolumproduksjon der syklustidene er korte og sponhåndteringen direkte påvirker overflatekvaliteten og verktøylevetiden. Horisontale dobbeltspindelmaskiner er den dominerende konfigurasjonen innen maskinering av motordrevne motorer, hvor motorblokker, sylinderhoder, girhus og lignende komponenter produseres i ekstremt store volumer med små toleranser.

Virkelige produktivitetsgevinster: Hva du faktisk får

Den teoretiske doblingen av ytelsen fra et maskineringssenter med to spindler høres overbevisende ut, men den virkelige produktivitetsgevinsten avhenger i stor grad av hvordan maskinen brukes, programmeres og integreres. Her er en ærlig oversikt over hvor gevinstene kommer fra og hvor begrensningene er.

Syklustid og gjennomstrømning

Når begge spindlene kjører fullt synkronisert på identiske deler, er den produktive skjæretiden identisk med en enkeltspindelmaskin. Gevinsten er kun i gjennomstrømming - to deler fullføres per syklus i stedet for én, så antall deler produsert per skift dobles mens maskinens driftstid forblir den samme. For en del med 4-minutters syklustid produserer en enspindelmaskin 15 deler i timen. Den samme syklusen på en tospindelmaskin produserer 30 deler i timen fra samme gulvplass og med samme operatøroppmerksomhet.

Reduksjon i ikke-produktiv tid

Utover råsyklustid reduserer maskineringssentre med to spindler andelen ikke-produktiv tid – oppsett, lasting, lossing, sondering – i forhold til antall produserte deler. Å laste to arbeidsstykker inn i en dobbel fikstur tar bare marginalt lengre tid enn å laste ett, så lastetiden per del er omtrent halvert. Verktøyendringer, sonderingssykluser og palleendringer amortiseres på samme måte over to deler i stedet for én, noe som forbedrer den totale utstyrseffektiviteten (OEE) betydelig i miljøer med høy blanding, middels til høyt volum.

Hvor gevinstene er begrenset

Ikke alle operasjoner har like stor nytte. Hvis den ene spindelen fullfører driften betydelig raskere enn den andre – på grunn av ulik skjæredybde, funksjonskompleksitet eller verktøybanelengde – står den raskere spindelen inaktiv og venter på at den andre skal fullføre før syklusen kan avsluttes og deler kan losses. Dette "ubalanserte syklus"-problemet reduserer den effektive gjennomstrømningsgevinsten under den teoretiske 2x. Å oppnå balanserte sykluser krever nøye prosessplanlegging, noen ganger omfordeling av funksjoner mellom de to spindlene eller justering av skjæreparametere for å utjevne syklustider. For deler med svært asymmetriske funksjonsfordelinger kan fordelen med bearbeiding med dobbel spindel være begrenset med mindre maskinen støtter helt uavhengig drift.

Bransjer og applikasjoner der dual-spindelmaskiner Excel

Maskineringssentre med to spindler er ikke en universalløsning – de gir størst verdi i spesifikke produksjonsscenarier. Her er bransjene og deltypene der de konsekvent viser en sterk avkastning på investeringen:

• Komponenter til drivverket for biler: Motorblokker, sylinderhoder, veivaksellagerdeksler, koblingsstenger, girhus og differensialhus er alle høyvolum, geometrisk konsistente deler som er ideelle for synkronisert dobbeltspindelbehandling. Store Tier 1-leverandører og OEM-maskineringslinjer er sterkt avhengige av to-spindel horisontale maskineringssentre for disse komponentene.
• Hydraulikk og pneumatikk: Ventilhus, manifoldblokker, sylinderendekapsler og pumpehus er typisk prismatiske deler maskinert i middels til høye volum med konsistente geometrier – en perfekt match for VMC-er med dobbel spindel med palleautomatisering.
• Komponenter for medisinsk utstyr: Ortopediske implantatkomponenter, kirurgiske instrumentkropper og implanterbare enhetshus er ofte små presisjonsdeler produsert i moderate volum av titan eller rustfritt stål. Maskinering med dobbel spindel reduserer kostnadene per del betraktelig i disse høyverdi, kostnadssensitive applikasjonene.
• Strukturelle komponenter for romfart: Braketter, beslag, ribber og festekomponenter produsert i aluminium eller titan drar nytte av dobbeltspindelbehandling når årlige volumer er tilstrekkelige til å rettferdiggjøre dedikert feste for begge spindlene.
• Kassett for forbrukerelektronikk: Aluminiumshus, kjøleribber og strukturelle rammer for elektronikkprodukter produseres i svært høye volumer med konsistent geometri, noe som gjør dem godt egnet til VMC-er med dobbel spindel integrert i automatiserte produksjonslinjer.
• Generell kontraktsmaskinering: Jobbbutikker som produserer tilbakevendende bestillinger av samme delfamilie drar nytte av dobbeltspindelmaskiner når en kjernegruppe av deler kan kjøres konsekvent nok til å rettferdiggjøre inventarinvesteringen som kreves for todelt produksjon.

Nøkkelspesifikasjoner som skal sammenlignes ved evaluering av bearbeidingssentre med to spindler

Når du sammenligner to-spindel CNC maskineringssentre fra forskjellige produsenter, definerer et standard sett med spesifikasjoner ytelse, kapasitet og egnethet for din applikasjon. Her er hva hver spesifikasjon betyr i praksis:

Overveielser om verktøy og feste for to-spindler maskinering

Verktøy- og festekravene for et maskineringssenter med to spindler er mer involvert enn for en enkeltspindelmaskin, og å undervurdere denne investeringen er en vanlig feil som forsinker tilbakebetalingen på selve maskinen.

Matchende verktøysett

Når du kjører i synkronisert modus, kjører begge spindlene de samme verktøybanene med de samme verktøyene. For dimensjonskonsistens mellom de to delene, må skjæreverktøyene i hver spindel matches – samme skjærkvaliteter, samme verktøygeometri, samme utløpstoleranse og ideelt sett samme verktøylevetid. Et slitt verktøy i spindel 1 og et ferskt verktøy i spindel 2 vil produsere deler med forskjellige overflatefinisher og dimensjonale utfall. Disiplinert verktøystyring, inkludert utskifting av paret verktøy og konsekvent bruk av forhåndsinnstilte, er avgjørende for å opprettholde kvaliteten på delene i produksjonen med to spindler.

Doble armaturer og palledesign

Å kjøre to deler samtidig krever to sett med arbeidshold - enten to uavhengige armaturer på en enkelt pall, eller to separate paller lastet i et pallevekslersystem. Fixturdesignet må nøyaktig lokalisere hvert arbeidsstykke med riktig avstand for å matche spindelstigningen, holde delene stivt mot skjærekrefter fra begge spindlene samtidig, og tillate enkel, repeterbar lasting og lossing. Modulære festesystemer fra leverandører som Schunk, Lang, Vischer & Bolli eller Jergens er ofte brukt fordi de tillater rask tilpasning til forskjellige delfamilier uten å bygge dedikerte armaturer fra bunnen av for hver jobb.

Delte vs. uavhengige verktøymagasiner

Noen bearbeidingssentre med to spindler deler et enkelt verktøymagasin mellom begge spindlene, med verktøyveksleren ansvarlig for å dirigere verktøy til riktig spindel. Dette forenkler magasinets maskinvare, men kan skape flaskehalser under verktøybytte hvis begge spindlene må bytte verktøy samtidig. Maskiner med uavhengige magasiner - ett for hver spindel - eliminerer denne begrensningen og tillater helt asynkrone verktøyendringer, noe som er spesielt viktig i uavhengig driftsmodus der de to spindlene kan være på forskjellige punkter i sine respektive programmer.

Kostnadsanalyse: Er et maskineringssenter med dobbeltspindel verdt investeringen?

Et CNC-maskinsenter med to spindel koster vanligvis 30–70 % mer enn en sammenlignbar enkeltspindelmaskin, avhengig av konfigurasjon, spindeluavhengighet og automatiseringsintegrasjon. Begrunnelsen for den premien må være basert på en realistisk analyse av produksjonskravene dine, ikke bare den teoretiske gjennomstrømningsmultiplikatoren.

• Volumterskel: Inventarinvesteringen, programmeringstiden og prosessteknikken som kreves for å kjøre deler to opp, lønner seg bare over et visst årlig volum. Som en grov retningslinje kan det hende at deler som kjører færre enn 500–1000 deler per år ikke genererer nok besparelser til å rettferdiggjøre den ekstra kompleksiteten. Høyvolumsdeler som kjører titusenvis av deler per år er sterke kandidater.
• Besparelse av gulvplass: En enkelt dobbeltspindelmaskin som produserer 30 deler i timen, opptar langt mindre gulvplass enn to enkeltspindelmaskiner som produserer samme ytelse. I anlegg der gulvareal er en begrensning, kan dette alene rettferdiggjøre investeringen.
• Arbeidsreduksjon: Én operatør kan administrere én dobbelspindelmaskin i stedet for å overvåke to separate maskiner, noe som direkte reduserer arbeidskostnadene per del og frigjør operatørene for verdiøkende aktiviteter.
• Energieffektivitet: Å kjøre en to-spindel-maskin bruker mindre total energi enn to en-spindel-maskiner med tilsvarende effekt fordi spindeloppstart, kjølevæskepumper, spontransportører og kontrollsystemer er felles.
• Tilbakebetalingstid: For godt tilpassede applikasjoner er tilbakebetalingsperioder på 18–36 måneder realistiske når maskinen kjører to eller tre skift per dag. Dårlig maskindelmatch, lav utnyttelse eller hyppige jobbbytter kan presse tilbakebetalingen langt utover fem år.

Ledende produsenter av dual-spindle maskineringssentre

Flere maskinverktøybyggere har etablert et sterkt rykte i markedet for bearbeidingssenter med to spindler, hver med distinkte styrker når det gjelder konfigurasjonsalternativer, presisjonsnivåer og målnæringer. Når du vurderer leverandører, bør du vurdere ikke bare maskinspesifikasjonene, men også tilgjengeligheten av applikasjonsteknisk støtte, reservedeler og lokal service.

• Chiron Group (Tyskland): Spesialiserer seg på høyhastighets dobbeltspindel vertikale maskineringssentre med faste og variable stigningskonfigurasjoner, mye brukt i bilindustrien og medisinske applikasjoner. Kjent for svært raske verktøyskiftetider og høy presisjon.
• Mazak (Japan/USA): Tilbyr konfigurasjoner med dobbel spindel på tvers av VARIAXIS- og HCN-seriene, med sterk flerkanals CNC-kapasitet og palleautomatiseringsalternativer for fleksible produksjonssystemer.
• Makino (Japan): A-seriens horisontale maskineringssentre med alternativer med dobbel spindel er benchmarkmaskiner for maskinering av drivverk i biler, kjent for stivhet, termisk stabilitet og presisjon.
• Grob Systems (Tyskland/USA): Produserer høyt spesialiserte 4- og 5-akse maskineringssentre med to spindler for drivverk og strukturelle romfartskomponenter, med dyp integrasjon i automatiserte overføringslinjesystemer.
• Brother Industries (Japan): Speedio-serien med tvillingspindler og kompakte VMC-er er populære for høyhastighets bearbeiding av små deler innen elektronikk og presisjonskomponentproduksjon.
• Doosan (Sør-Korea): Tilbyr horisontale bearbeidingssentre med dobbel spindel i DNM- og DCM-seriene, og gir et kostnadskonkurransedyktig alternativ for mellomvolums bilindustri og generelle industrielle applikasjoner.
